📱 BLE MIDI

O ESP32 se anuncia como um periférico BLE MIDI 1.0. Dispositivos iOS (GarageBand, AUM, Moog), macOS (Audio MIDI Setup) e Android conectam sem qualquer ritual de pareamento.

Características

Aspecto Detalhe
Protocolo BLE MIDI 1.0 (Spec Apple/MMA)
UUID do serviço 03B80E5A-EDE8-4B33-A751-6CE34EC4C700
Alcance ~30 m (linha de visão)
Latência 3–15 ms
Chips suportados ESP32, ESP32-S3, ESP32-C3, ESP32-C6, ESP32-H2
Chips sem BLE ESP32-S2, ESP32-P4

Código

#include <ESP32_Host_MIDI.h>

void setup() {
    Serial.begin(115200);

    MIDIHandlerConfig cfg;
    cfg.bleName = "Meu Sintetizador";  // Nome que aparece no iOS/macOS
    midiHandler.begin(cfg);

    // O BLE começa a anunciar automaticamente
    Serial.println("BLE MIDI aguardando conexão...");
}

void loop() {
    midiHandler.task();

#if ESP32_HOST_MIDI_HAS_BLE
    static bool wasConnected = false;
    bool connected = midiHandler.isBleConnected();

    if (connected && !wasConnected) {
        Serial.println("✅ BLE MIDI conectado!");
    } else if (!connected && wasConnected) {
        Serial.println("❌ BLE MIDI desconectado.");
    }
    wasConnected = connected;
#endif

    for (const auto& ev : midiHandler.getQueue()) {
        Serial.printf("[BLE] %s %s vel=%d\n",
            ev.status.c_str(),
            ev.noteOctave.c_str(),
            ev.velocity);
    }
}

Conectar no iOS

sequenceDiagram
    participant ESP32 as ESP32 (BLE MIDI Server)
    participant IOS as iPhone (GarageBand)

    ESP32->>ESP32: begin() — inicia advertising
    Note over ESP32: Anuncia UUID MIDI BLE:<br/>03B80E5A-EDE8-4B33-...

    IOS->>IOS: Abrir GarageBand
    IOS->>IOS: Menu → Conectar MIDI Bluetooth
    IOS->>ESP32: Scan BLE
    ESP32-->>IOS: Anuncio: "Meu Sintetizador"
    IOS->>ESP32: Connect + GATT handshake
    ESP32-->>IOS: MIDI Characteristic disponível

    loop Tocando notas
        IOS->>ESP32: BLE NOTIFY (NoteOn)
        ESP32->>ESP32: dispatchMidiData()
        Note over ESP32: MIDIEventData na fila
    end

Passo a passo no GarageBand (iOS)

  1. Abra o GarageBand
  2. Selecione qualquer instrumento
  3. Toque no ícone Settings (engrenagem)
  4. Toque em Bluetooth MIDI Devices
  5. O ESP32 aparece com o nome configurado — toque para conectar

Passo a passo no macOS

  1. Abra Audio MIDI Setup (/Applications/Utilities/)
  2. Clique em Window → Show MIDI Studio
  3. Clique em Bluetooth (ícone Bluetooth)
  4. O ESP32 aparece — clique em Connect

Enviar MIDI via BLE

O BLE MIDI suporta envio completo. Quando você chama sendNoteOn(), o dado é enviado via BLE NOTIFY para o dispositivo conectado:

// Envia para TODOS os transportes (incluindo BLE)
midiHandler.sendNoteOn(1, 60, 100);   // canal 1, C4, vel 100
midiHandler.sendNoteOff(1, 60, 0);    // libera C4
midiHandler.sendControlChange(1, 7, 127);  // volume máximo
midiHandler.sendPitchBend(1, 0);      // centro (8192 no raw)

// Envio raw BLE (legado — use sendRaw() preferencialmente)
uint8_t msg[] = {0x90, 0x3C, 0x64};  // NoteOn C4 vel=100
midiHandler.sendBleRaw(msg, 3);

Configurações Avançadas

Verificar conexão antes de enviar

void loop() {
    midiHandler.task();

#if ESP32_HOST_MIDI_HAS_BLE
    if (midiHandler.isBleConnected()) {
        // Enviar apenas se BLE estiver conectado
        midiHandler.sendNoteOn(1, 60, 100);
        delay(500);
        midiHandler.sendNoteOff(1, 60, 0);
        delay(500);
    }
#endif
}

Reconexão automática

O BLE reinicia o advertising automaticamente após desconexão. Não é necessário nenhum código extra — quando o iOS/macOS se desconectar, o ESP32 voltará a anunciar em segundos.

Aplicativos Compatíveis

Plataforma Aplicativo Uso
iOS GarageBand Instrumento completo, gravação
iOS AUM Mixer e host de plugins AUv3
iOS Moog apps Minimoog, Model D, Animoog
iOS NLog Synth Pro Sintetizador polifônico
iOS Loopy Pro Looper para ao vivo
macOS GarageBand Instrumento, gravação
macOS Logic Pro DAW profissional
macOS Ableton Live Com Bluetooth MIDI habilitado
Android MIDI+BTLE Bridge BLE MIDI para apps Android
Android Caustic 3 Sintetizador com BLE MIDI

Diagrama de Hardware

ESP32-S3 (ou qualquer ESP32 com BT)
    |
    |── Antena interna / externa BLE
    |
    ↕ Bluetooth LE 5.0
    |
    ↓
iPhone / iPad / macOS / Android

Não há hardware adicional necessário — o ESP32 já tem a antena BLE integrada.

Exemplos com BLE MIDI

Exemplo Descrição
T-Display-S3-BLE-Sender Sequenciador BLE — ESP32 envia MIDI para iOS
T-Display-S3-BLE-Receiver Receptor BLE — iOS envia para ESP32
BLE Receiver
BLE MIDI Receiver — iPhone → ESP32

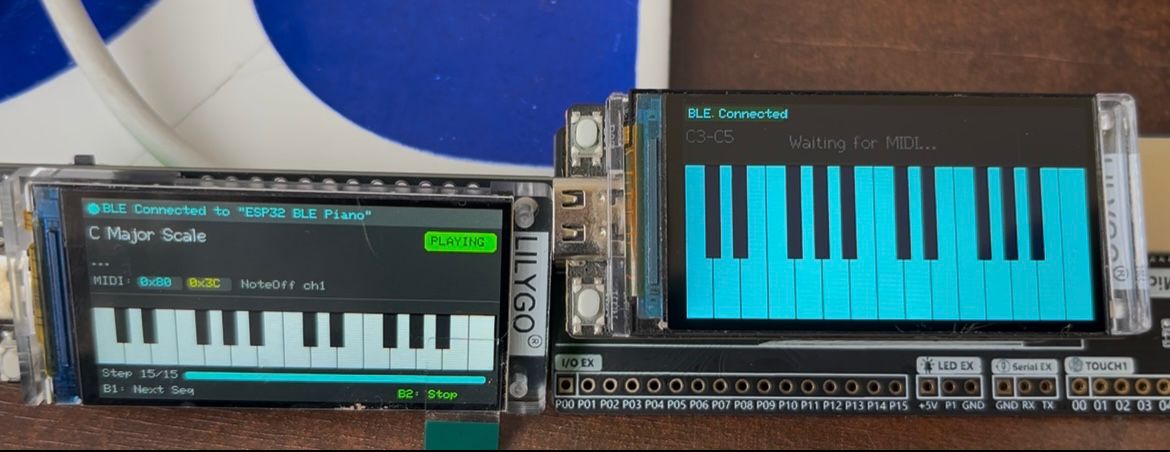

BLE Sender
BLE MIDI Sender — ESP32 → iOS
